抓斗

发布日期:2024-10-23

一、结构(如图)

四绳抓斗一般有四个部分组成


二、四绳抓斗的用途

四绳抓斗主要是与桥式行车配套使用,用于抓取各类松散的堆积物,进行装车、卸车、转堆、加料等作 业。

三、四绳抓斗类型

由于抓斗容积的大小不同,所抓取物料比重不同,我们通常把抓斗分成:轻型、中型、重型、超重型。

四、四绳抓斗的工作原理

在桥式行车上,分别配有两组双排绳卷筒,每组卷筒引出两组钢丝绳,其中一组两根钢丝绳分别捆扎在 抓斗平衡架两端的斜壳或(吊绳环与捆绳栓)上,作支持钢丝绳用。另一组两根作开闭钢丝绳用。它们分别经 过挡绳轮、头部滑轮、下横梁滑轮形成滑轮组,起着抓斗的开闭作用。工作开始时,支持钢丝绳将抓斗起吊 在适当位置上,然后放下开闭钢丝绳,这时靠下横梁的自重迫使斗部以下横梁大轴为中心将斗部打开,当头 部开至两耳板的碰块相撞时,即斗部打开到最大极限。打开抓斗时,上横梁滑轮和下横梁滑轮中心距加大, 然后支持钢丝绳落下,将已开的抓斗落在要抓取的松散堆积物上面,再收拢开闭钢丝绳,将上横梁滑轮和下 横梁滑轮的中心距恢复到原来的位置,这样就完成了抓取物料的过程。在闭合的斗部里已装满了物料,最后 同时提升支持钢丝绳和开闭钢丝绳,整个抓斗亦被吊起,经行车移动到所需卸料地上,开斗卸下所抓取的物 料。

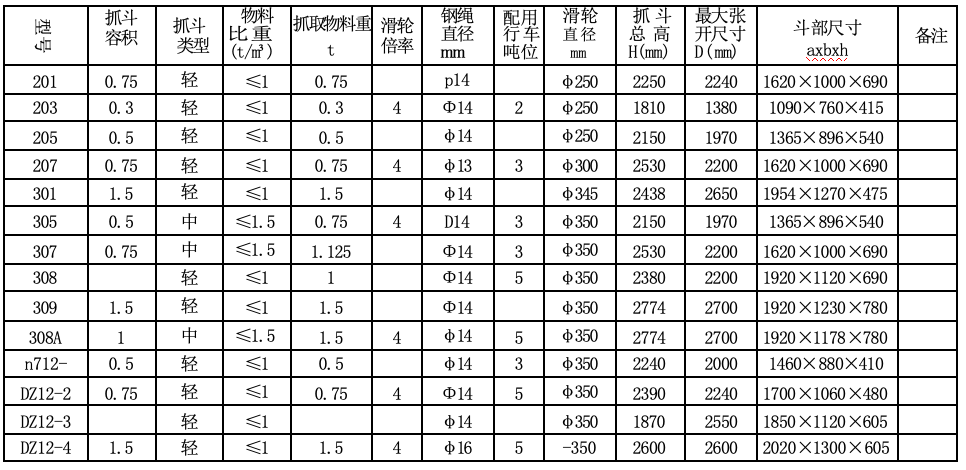

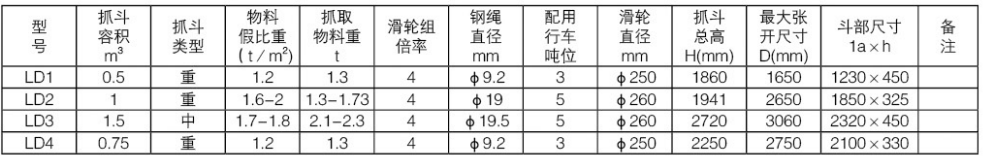

四绳抓斗技术参数表:

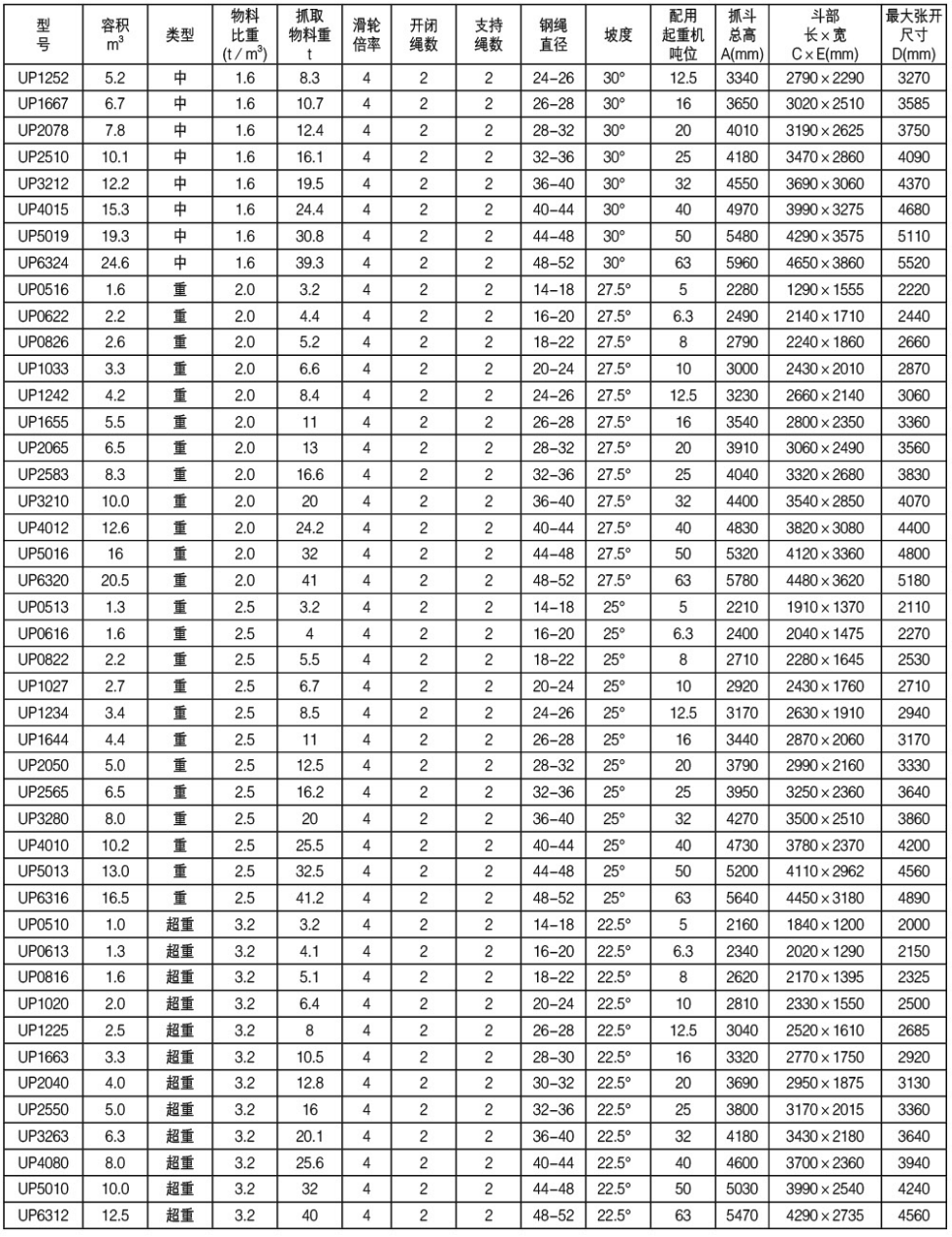

四绳抓斗技术参数表:



四绳派拿抓斗

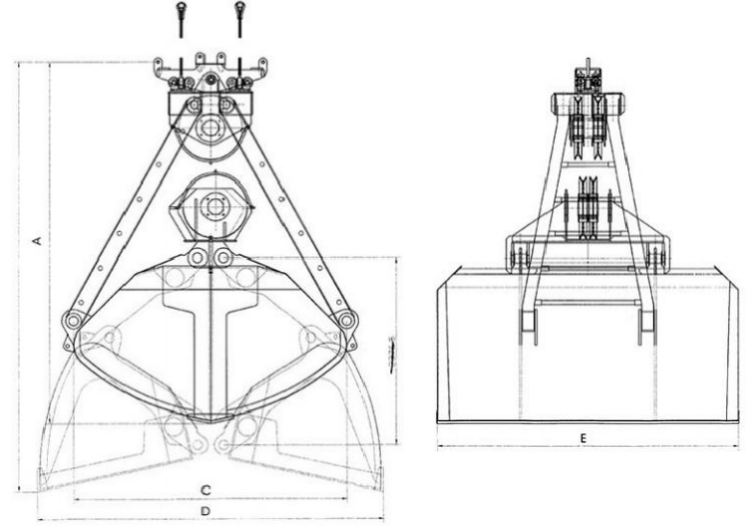

一、结构(如图)


二、主要特点

结构造型合理,钢度好,抓取物料重量与抓斗自重之比达到1.5—1.92,充满度达到95—100%,主要的轴套 采用轴承钢,销轴材料均为40cr,   滑轮上采用耐高温轴承,外加双口橡胶油封,防尘防水可在水下使用。刃口采 用耐磨合金结构钢作为刃口板,便于焊接和维修、冲击性好。

三、工作原理

同四绳工作原理一样。

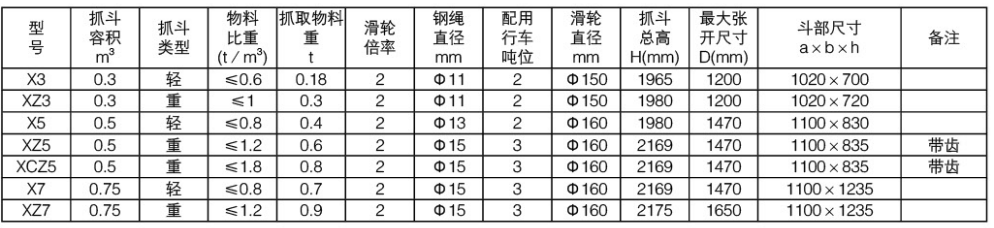

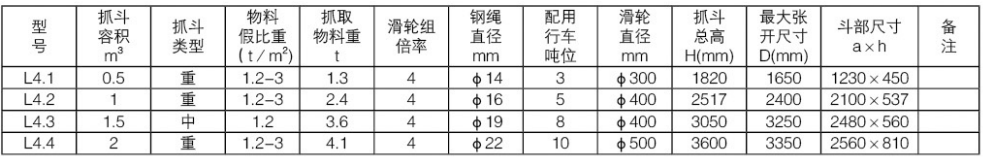

四、四绳派拿抓斗技术参数表:

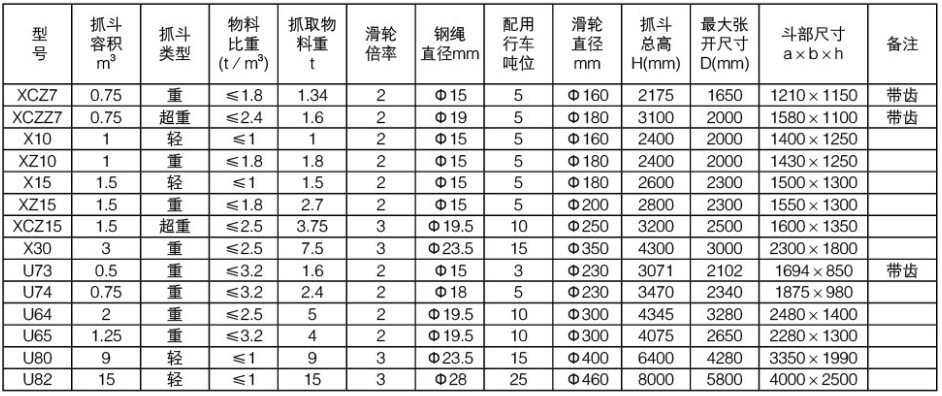

四绳派拿抓斗技术参数表:

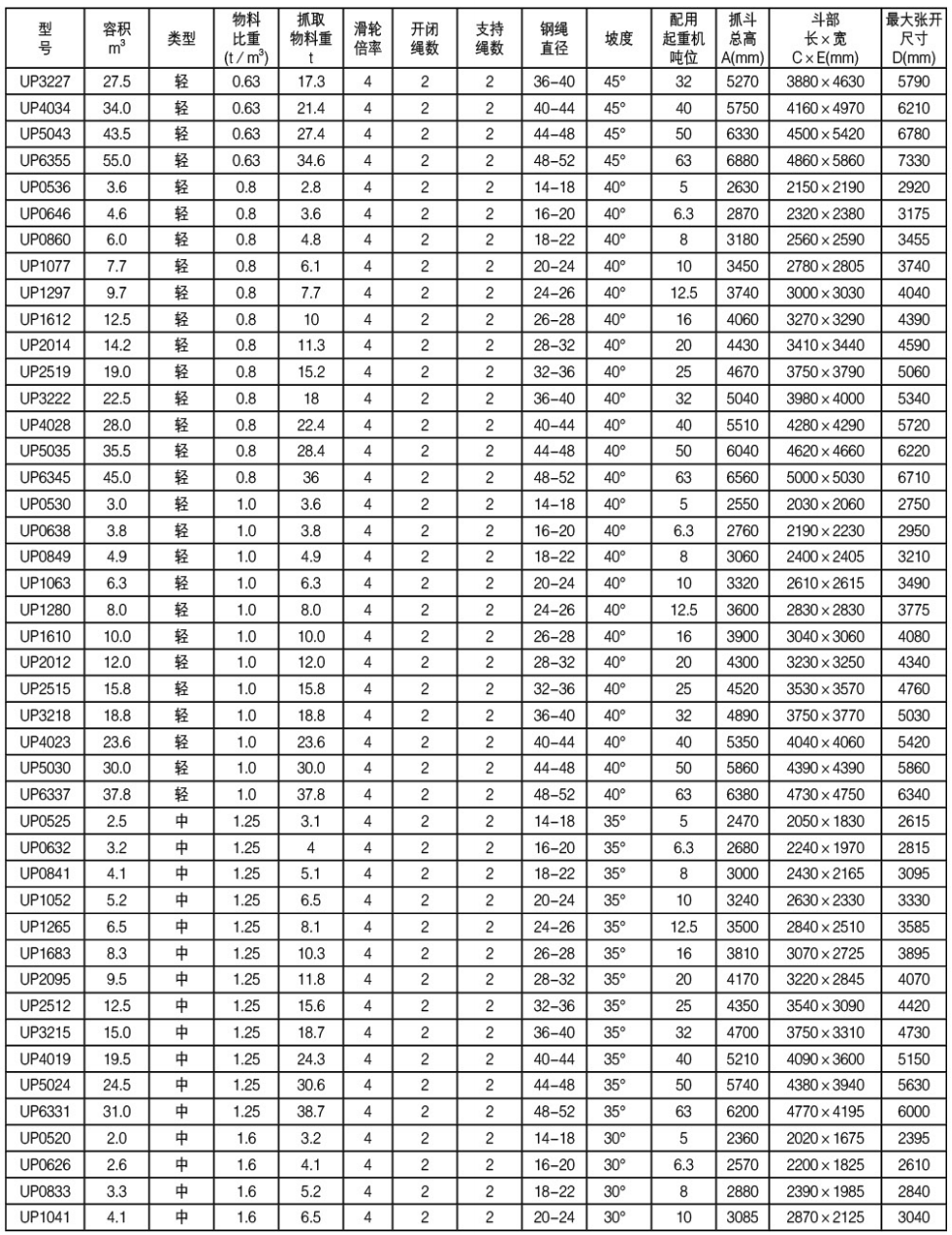

四绳派拿抓斗技术参数表:



两绳抓斗

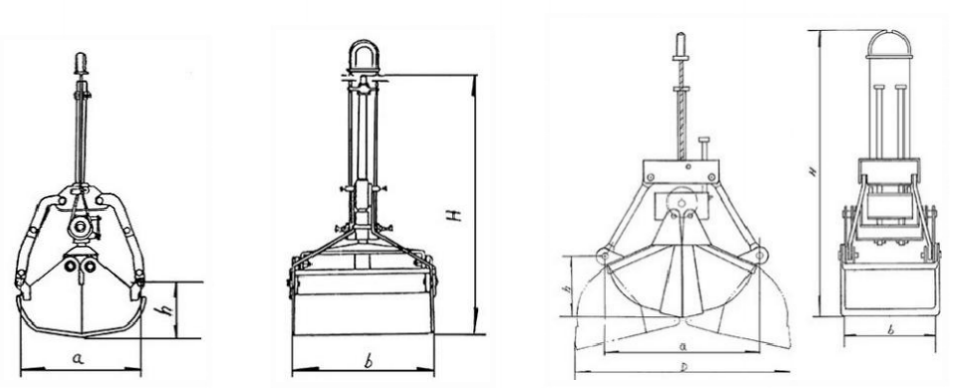

一、结构(如图)


二、用 途

两绳抓斗主要是与桥式起重机、港机、铰车上配套使用,广泛应用于港口、电厂、码头、化工等,抓取各类 松散的堆积物,如:矿石、煤、炉渣等进行装车、卸车、轻堆、加料等作业。

三 、工作原理

在双卷筒铰车上,其中一组卷筒引一支钢丝绳,作支持使用,另一组引出一支作开闭使用。抓斗张开后,落 到该物上,收拢开闭钢丝绳,钢丝绳拉动横梁,使两颚板闭合,斗里装满物料,起升支持钢丝绳吊起抓斗,经行 车送到卸料场地,支持钢绳不动,松下开闭绳使抓斗张开,卸下所抓取的物料。

四 、两绳抓斗技术参数



电动单轨抓斗

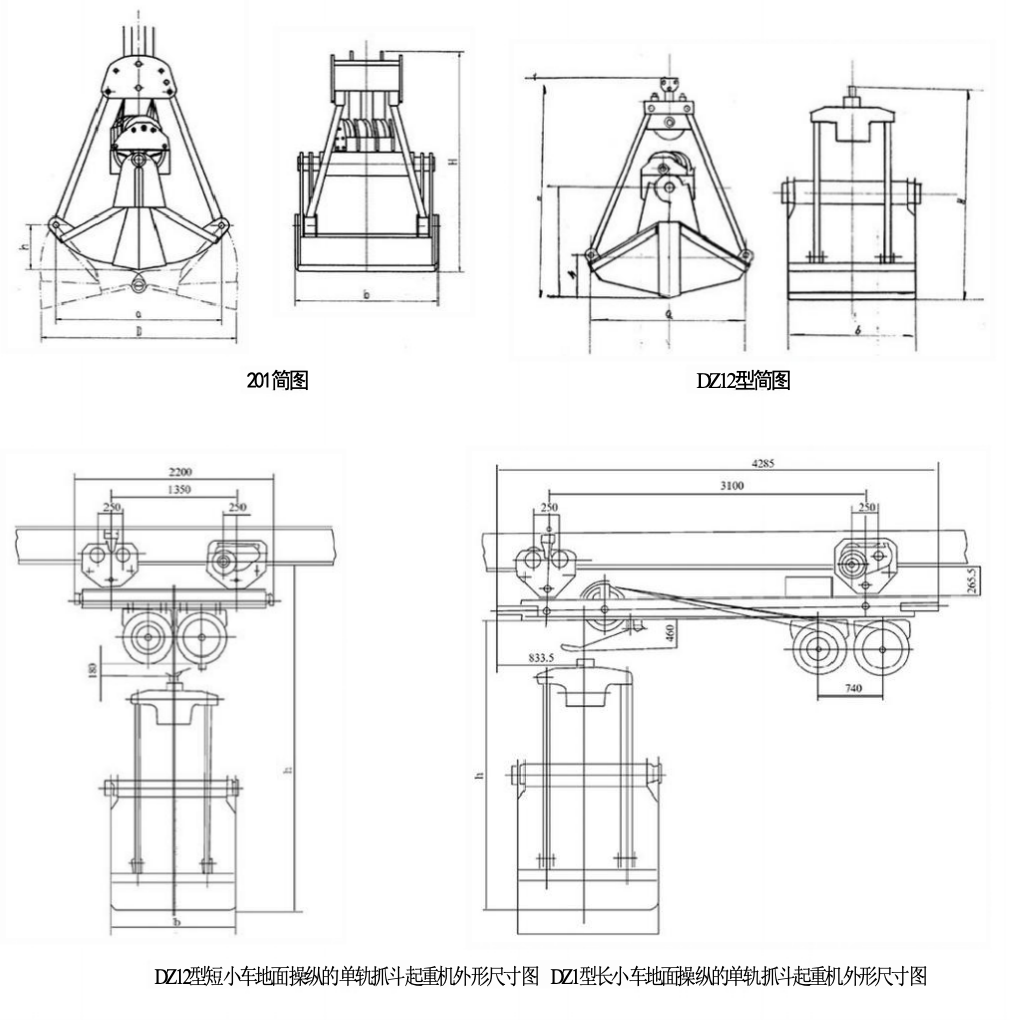

一、结构(如图)


二、用途

电动单轨抓斗是以201型、301型、DZ12型为代表的定型产品。电动单轨抓斗起重机是一种架空起重运输 装置,不占地面生产场地,依靠架空轨道上运行的小车来完成物料的转载运输,并在升降过程中同时进行开 闭和运行。

本型抓斗起重机操作简单,工作性能可靠,效率高,所以,在港口、建筑工地、车间、火场、仓库、炉渣 池、煤泥池等被广泛应用。

本型抓斗起重机可地面操作,也可带驾驶室空中操作,还可以遥控操作。

三、工作原理

同四绳抓斗工作原理一样。

四、电动单轨四绳抓斗技术参数



马达抓斗

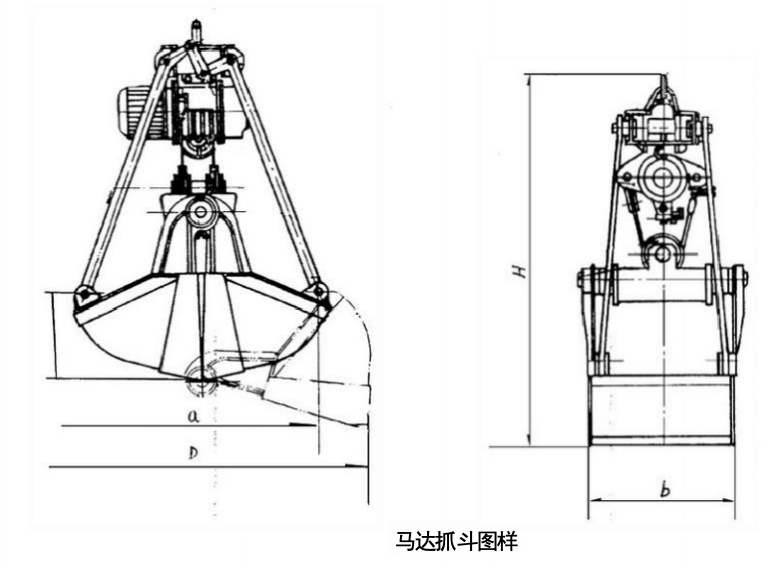

一、结构(如图)


二、用途

马达抓斗可用于抓取散粒物品,例如:矿石、砂、碳石、炉渣、矿粉、焦炭、煤、松散的粘土等,马 达抓斗不能用于水中工作。

三、工作原理

马达抓斗的升降运动依靠单卷筒铰车或挂到吊钩上,它本身带有闭合机构,样式繁多。我厂生产的马 达抓斗,开闭运动是依靠装设在抓斗内部的电动葫芦来完成的,由于它在闭合时不像四绳抓斗那样受闭合 绳向上的拉力,自重全部起挖掘作用。因而抓取能力大,最适用于抓取矿石等难抓的物料。

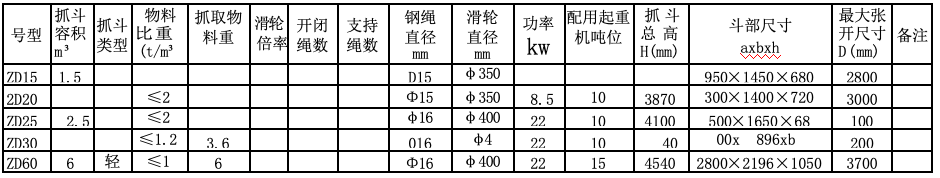

四、马达抓斗技术参数



电动抓斗


一、结构(如图)


二、用 途

电动抓斗多用于矿石,石灰石,炉渣、矿粉、煤、焦炭等松散粒物料的装卸工作。不能下水作业。

三、工作原理

该抓斗的升降运动依靠单卷筒铰车或挂到吊钩上,开闭运动是依靠装设头部电机,减速机、卷筒等带动 下横梁来完成。

四、注意事项

1、室外作业,要加防雨设施,不能在易燃、易爆、酸、碱蒸气环境中工作。

五、电动抓斗技术参数



单绳悬挂式抓斗

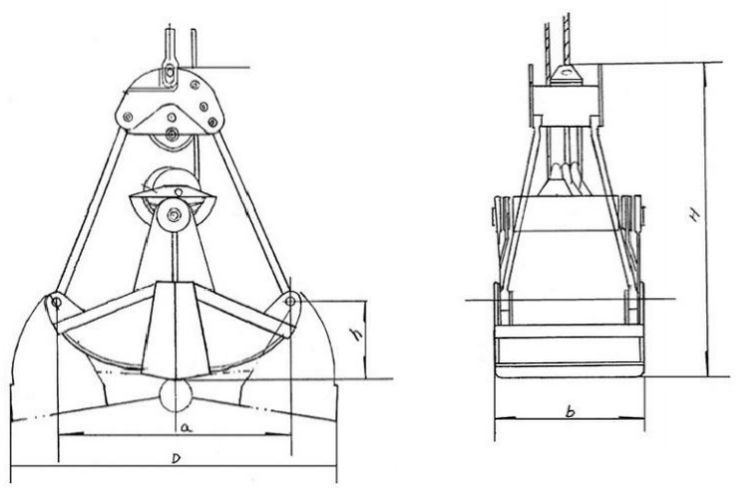

一、结构(如图)


二、工作原理

单绳抓斗其开闭主要是弹性元件、滑架、锁钩等配合运动。抓料时,张开的抓斗降到物料上后,钢丝绳继续 下降使滑架下滑,由于滑架上弹簧的作用,使爪子口在钩上,司机升滑架使下横梁上升,颚板闭合。卸料时,满 载斗被送到卸料场地的料堆或地面时,钢丝绳继续下降,使滑架下滑一段距离,钩口对抓子的压力立即失去,在 头部上压弹簧的作用下,爪子旋转脱开钩口,司机再度起升,在下横梁和物料自重的作用下逐渐使颚张开。

三、单绳悬挂抓斗技术参数(X型单杆、U 型双杆)


单绳悬挂抓斗技术参数(X型单杆、U型双杆)



多瓣抓斗

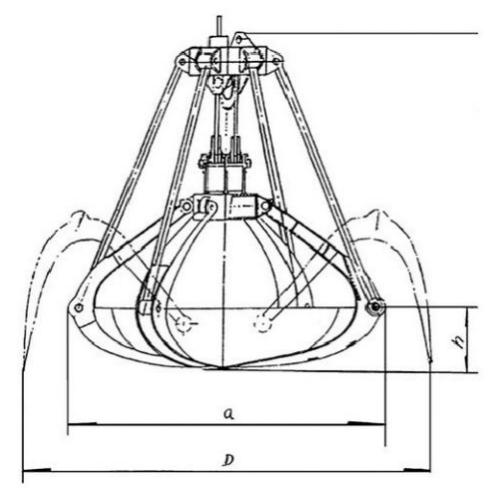

一、结构(如图)

多瓣抓斗有四瓣抓斗、六瓣抓斗、八瓣抓斗, 有单绳、双绳、四绳、马达、液压五大种类。

多瓣抓斗适应于环境恶劣、所抓物料不规则、 难度较大的物料。如垃圾、矿石、废钢、铝锭、石 灰石、砾石等物料,进行装卸和转运,已在垃圾 场、废钢场、港口、矿山、铁路广泛使用。(马达 抓斗不能下水作业)



四绳六瓣抓斗


一、用途:

四绳六瓣抓斗主要是与桥式行车配套使用,用于抓取各类松散的堆积物,进行装车、卸车、转堆、加料等作 业 。

二、工作原理:

工作开始时,支持钢丝绳将抓斗起吊在适当位置上,然后放下开闭钢丝绳,这时靠下横梁的自重迫使斗部以 下横梁大轴为中心将斗部打开,当斗部开至两耳板的碰块相撞时,即斗部打开到最大极限。开斗时,上横梁滑轮 和下横梁滑轮中心距加大,然后支持钢丝绳落下,将已开的抓斗,落在要抓取的松散堆积物上面,再收拢开闭钢 绳,将上横梁滑轮与下横梁滑轮的中心距恢复到原来的位置,这样就完成了抓取物料过程。在闭合的斗部里已装 满了物料、最后提升开闭钢丝绳,整个抓斗亦被吊起,经行车移动到所需卸料场地上,开斗卸下所抓取的物料。

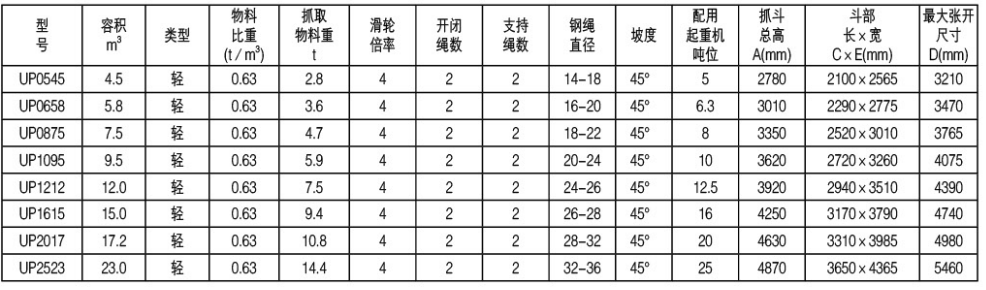

四绳六瓣抓斗技术参数



电动六瓣抓斗


一、结构

1、头部;2、拉杆;3、横梁;4、电动葫芦;5、头部。

二、用途

马达六瓣抓斗(又叫多颚板抓斗)用于吊钩式(或一个起升卷筒)普通起重机上,主要用于装卸大块度坚硬的矿 石,废钢、铝锭、垃圾等。严禁下水作业。

三、工作原理

该抓斗是靠横梁、斗部的自重张开。抓料时电动葫芦拉动横梁,使颚板闭合。

电动六瓣抓斗技术参数
